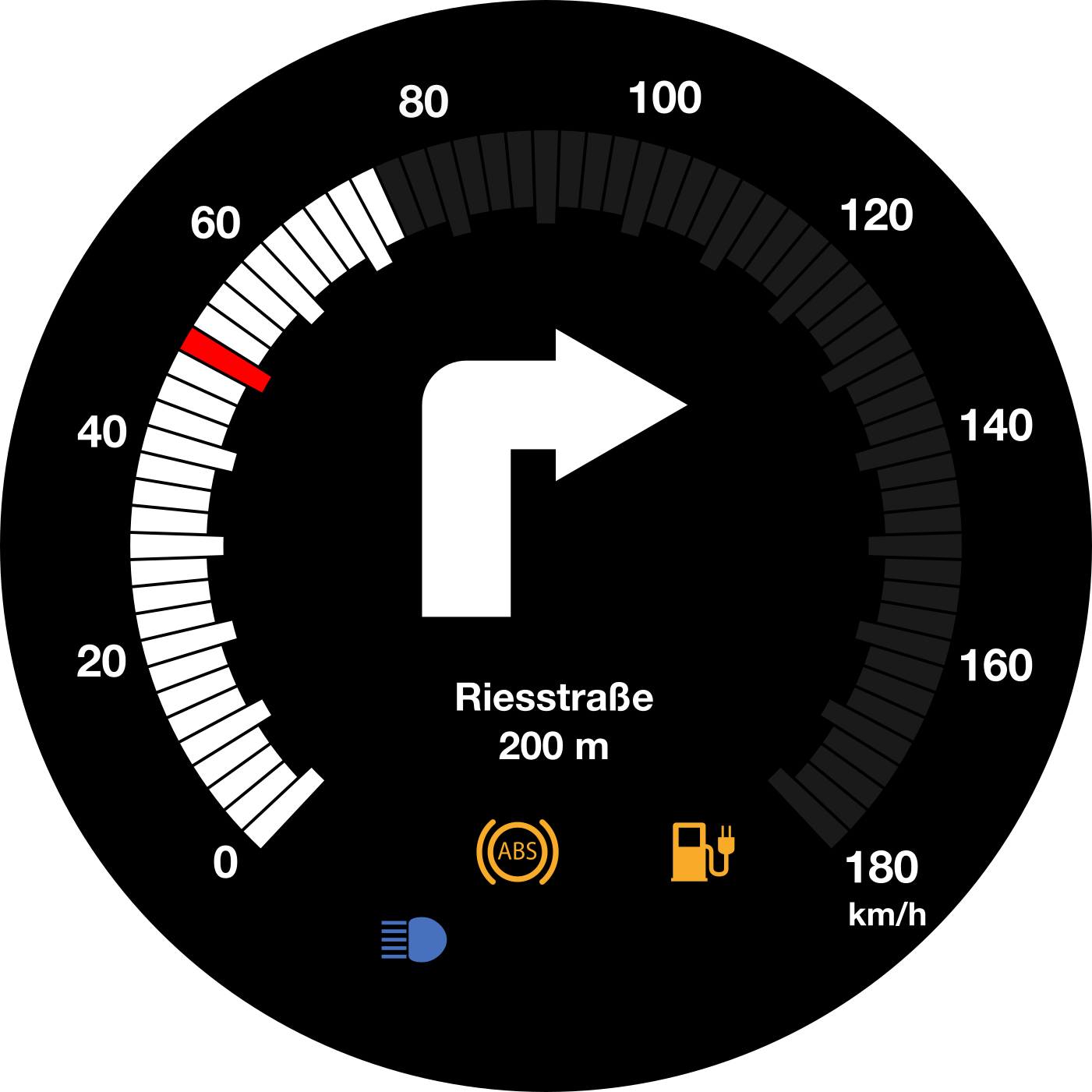

Munich, January 13, 2022 - Seiko Epson Corporation (TSE: 6724, "Epson") has developed and begun shipping samples of the S1D15K01, a hybrid liquid-crystal driver IC that is capable of simultaneously driving both a segment display and a dot-matrix display. This one-chip solution is designed for use in hybrid digital instrumental cluster LCDs. Epson plans to produce 100,000 of the new drivers per month.
The amount of information that needs to be shown on instrumental cluster displays is increasing as motorcycles gain additional features and functions. On the other hand, the space available for displays is limited and information needs to be displayed efficiently. In the past, motorcycles were usually equipped with passive displays, which are relatively inexpensive in terms of system and development costs, but the need to efficiently display more information has led to an increase in the use of hybrid-type liquid crystal displays with an integrated segment display for a speed gauge and warning lights and a dot-matrix display for simple navigation.
However, conventional hybrid LCDs either used two types of driver ICs, one for the segment liquid crystal and the other for the dot matrix liquid crystal, or they used some of the drive pins of the IC for driving the dot matrix liquid crystal to drive the segment liquid crystal. This caused several issues, including display problems and contrast differences between the segment area and the dot matrix area, multiple lines in input interfaces, and higher module costs.
The S1D15K01 is a hybrid liquid crystal driver that can be directly connected to a microcontroller1 and can display image data transferred from the microcontroller on the hybrid display. In addition, the S1D15K01 helps to eliminate display problems, realize high-contrast, and reduce module costs, since the separate circuits for the segment display and the dot matrix display are integrated on a single chip.
This driver satisfies the strict quality requirements for automotive products. It is compliant with AEC-Q100 and operates at temperatures up to 105℃.2
Epson seeks to advance the frontiers of industry and drive the circular economy by applying the efficient, compact, and precision technologies that it has developed over many years to solve challenges. These technologies, which save energy, enable smaller products, and increase accuracy and precision, enable Epson to contribute to the Sustainable Development Goals (SDGs), which will bring about a better and more sustainable future for all.
Product features
- Capable of driving hybrid liquid crystal with a single chip (segment: 120 x 4; dot matrix: 160 x 80)
- Built-in temperature sensor circuit
Related links
Please see the link below for product details.
Provided using YouTube™ services
YouTube is a trademark of Google Inc.
Product specifications
| Model No. |
S1D15K01 |
| Supply voltage |
System power supply, VDD to Vss: 3.0 V to 5.5 V |
| Booster power supply, VDD to Vss: 3.0 V to 5.5 V |
| Liquid crystal drive power supply, V3 to MV3: 4.0 V to 24.0 V |
| Liquid crystal drive power supply, V2 to MV2: 4.0 V to 8.0 V |
| MPU interface |
3-wire serial interface |
| LCD driver |
Segment: 120 x 4 Dot matrix: 160 x 80 |
| LCD driving duty |
Segment: 1/4 to 1/1
Dot matrix: Max 1/80 |
| LCD drive bias |
Segment: 1/3 (1/4 duty - 1/2 duty), static (1/1 duty)
Dot matrix: 1/5 to 1/13 (APT, IAPT conversion), selectable with electron volume |
| Error detection |
Command register |
| Dot-matrix data RAM operating status error detection, etc. |
| Automotive standard |
AEC-Q100 compliant |
| Operating temperature range |
-40 to +105℃ |
| Other |
Built-in oscillator circuit |
| Built-in temperature sensor circuit |
| Shipping condition |
Bare die (gold bumped) |
*1 A microcontroller, or MCU, is an integrated circuit that is primarily used in built-in systems of electronic equipment. An MCU is a type of computer that has been optimized for the control of electronic equipment.
*2 AEC-Q100: The Automotive Electronics Council (AEC) is an industry group that creates standards for the reliability and qualification of automotive electronics. It was formed by the "Big Three" U.S. automobile manufacturers in partnership with major electronic component manufacturers. The AEC standard is a de facto global standard that has been widely adopted as a standard for automotive electronic components.
About Epson Europe Electronics GmbH
Epson Europe Electronics GmbH is a marketing, engineering and sales company and the European headquarter for electronic devices of the Seiko Epson Corporation, Japan. Since 1989 located in Munich/Germany with 50 employees, Epson Europe Electronics GmbH has several European sales representatives and a European-wide network of distributors. Epson Europe Electronics GmbH provides value added services for timing devices, semiconductors, sensors and sensing systems targeted to various markets like industrial, automotive, medical, and communication. Epson products are recognized for energy saving, low power, small form factors and rapid time to market. More information about Epson Europe Electronics GmbH is available on the internet under www.epson-electronics.de
About Epson
Epson is a global technology leader dedicated to co-creating sustainability and enriching communities by leveraging its efficient, compact, and precision technologies and digital technologies to connect people, things, and information. The company is focused on solving societal issues through innovations in home and office printing, commercial and industrial printing, manufacturing, visual and lifestyle. Epson will become carbon negative and eliminate use of exhaustible underground resources such as oil and metal by 2050.
Led by the Japan-based Seiko Epson Corporation, the worldwide Epson Group generates annual sales of around JPY 1 trillion.
global.epson.com/
Epson liefert erste Muster des neuen Hybrid-Treibers S1D15K01 für Dot-Matrix- und Segment-LCDs für digitale Motorrad-Instrumentencluster-Displays
- Single-Chip-Bare-Die-Lösung für den simultanen Betrieb von Passiv- und Segmentdisplays. -
München, 13.01.2022 - Die Seiko Epson Corporation (TSE: 6724, „Epson“) hat einen Hybrid LC-Treiber-IC, der gleichzeitig ein Segment-Display und ein Dot-Matrix-Display treiben kann, entwickelt und erste Muster auf Lager. Diese Ein-Chip-Lösung wurde für die Nutzung in hybriden digitalen Instrumentencluster Displays an Motorrädern konzipiert. Seitens Epsons wird mit einem Produktionsvolumen von 100.000 Stück des neuen Controllers im Monat gerechnet.
Einerseits nimmt die Menge an Information, die durch die steigende Anzahl an Funktionen von Fahrzeugen im Clusterdisplay dargestellt werden muss, auch bei Motorrädern immer weiter zu. Andererseits ist der verfügbare Platz für ein Display bei Motorrädern sehr eingeschränkt und muss daher effizient mit Inhalt gefüllt werden. In der Vergangenheit wurden Motorräder in der Regel mit Passiv-Matrix-Displays ausgestattet, die mit relativ günstigen System- und Entwicklungskosten einhergehen. Durch die Anforderung möglichst viel Information effizient darzustellen verbreiteten sich hybride Displays, die ein Teil der Information wie Geschwindigkeitsanzeigen und Telltales, über eine Segmentanzeige darstellen, und einen anderen Teil, wie einfache Navigationsanweisungen über einen Dot-Matrix-Bereich auf dem Display. Klassischerweise gab es zwei Möglichkeiten so ein Hybrid-Display anzusteuern: Entweder wurden dafür zwei unterschiedliche Treiber-ICs genutzt – eines für die Segmentbereiche und eines für den Dot-Matrix-Bereich – oder die Segmente wurden einfach durch Output-Pins des Dot-Matrix-Treibers getrieben. Das führte allerdings zu mehreren Problemen, wie Kontrastunterschieden zwischen den Dot-Matrix- und dem Segmentbereichen, mehreren Kanälen im Input-Interface oder höheren Modulkosten.
Epsons S1D15K01 ist ein Hybrid-Treiber für LC-Displays der direkt an einen Microcontroller1 angeschlossen werden kann und von diesem empfangene Displaydaten auf einem Hybrid-Display darstellen kann. Zusätzlich werden Displayprobleme durch den Einsatz von Epsons S1D15K01 vermieden, ein hohes Kontrastverhältnis in allen Bereichen Displaybereichen ermöglicht und die Modulkosten reduziert, da die Treiberschaltkreise für den Segmentbereich und den Dot-Matrix-Bereich beide im selben Chip integriert sind.
Dieser Treiber erfüllt die strikten Anforderungen der Automobilindustrie. Er ist AEC-Q100-konform und eignet sich für Betriebstemperaturen bis zu 105 °C.²
Produktmerkmale
- Simultanbetrieb von Dot-Matrix- und Segmentanzeigen für Hybriddisplays
- Segmentbereich:
- Segmente: 120 Ausgänge
- Commons: 4 Ausgänge
- Dot-Matrix-Bereich: 160x80
- Temperatursensor-Schaltkreis
Produktspezifikationen
| Produktname |
S1D15K01 |
| Versorgungsspannung |
System: VDD: 3.0 V to 5.5 V |
| LCD-Spannungsbereich: V3 – MV3: 4.0 V bis 24.0 V |
| LCD-Spannungsbereich: V2 – MV2: 4.0 V bis 8.0 V |
| Booster-Schaltung: VDD: 3.0 V bis 5.5 V |
| Host-Schnitstelle |
3-wire SPI |
| LCD-Treiber |
Segmente: 120 × 4, Dot-Matrix: 160 × 80 |
| LCD driving duty Segmente: |
1/4 – 1/1 (statisch getrieben)
Dot-Matrix: max. 1/80 |
| LCD driving bias |
Segmente: 1/3 (1/4 – 1/2) oder statisch getrieben (1/1)
Dot-Matrix: 1/5 – 1/13 (APT, IAPT-Konvertierung), elektronisch einstellbarer Kontrast. |
| Fehlererkennung |
Befehlsregister-Fehler |
| Fehlerstatus der Dot-Matrix RAM-Daten, etc. |
| Qualitätsstandards |
AEC-Q100 |
| Betriebstemperatur |
-40 to +105℃ |
| Weiteres |
Interne Taktgenerierung durch Oszillator-Schaltung |
| Power—On-Reset |
| Lieferung |
Bare Die (mit Gold-Bumps) |
1 Ein Microcontroller (MCU, micro control unit), ist ein integrierter Schaltkreis, der vorrangig in eigenständigen Elektronikgeräten genutzt wird. Eine MCU ist eine Art Mini-Computer, der auf die Kontrolle von elektronischen Geräten optimiert ist.
2 AEC-Q100: Das Automotive Electronics Council (AEC) ist ein Industrieverband, der Qualitätsstandards zur Qualifizierung von elektronischen Bauteilen zum Einsatz in der Automobilindustrie definiert. Dieser wurde von einer Kooperation aus den „Big Three“ der amerikanischen Fahrzeughersteller und führenden Elektronikkomponentenherstellern ins Leben gerufen. Die AEC-Standards sind de-facto weltweite Standards, die weitgehend als Standard für elektronische Automobilkomponenten übernommen wurden.
Links
Weitere Produktdetails sind unter folgenden Links zu finden: global.epson.com/products_and_drivers/semicon/products/lcd_drivers/s1d15k01.html
https://youtu.be/JHSKVYDn2mk
